لرزه گیرهای آکاردئونی قطعاتی هستند که در سیستم های تاسیساتی و خطوط لوله که با سیال با درجه حرارت بالا مانند آب داغ و سیستم هایی که لرزش و تغییر سایز طولی در لوله وجود دارد استفاده می شوند.
این اتصالات از اجزای مختلفی تشکیل شده اند که برای مقاومت در برابر فشار داخل لوله مناسب بوده و به اندازه ای انعطاف پذیرند که بتوانند تغییر اندازه لوله ها در سه جهت محوری، جانبی و زاویه ای را تحمل و جذب کنند.
مهمترین کاربرد این اتصالات جبران اثرات ناشی از انبساط و انقباض در طول خطوط لوله کشی می باشد. از دیگر کاربردهای این قطعات می توان به خنثی کردن تنش های ناشی از اتصال دو لوله توسط نیروهای داخلی و خارجی، تغیر درجه حرارت و.... اشاره کرد.
شرکت ارتعاشات صنعتی ایران از تولید کنندگان لرزه گیرهای آکاردئونی است که محصولات این شرکت بسیار با کیفیت بوده و توانایی رقابت با مدل های وارداتی این دسته از محصولات را دارا می باشد.

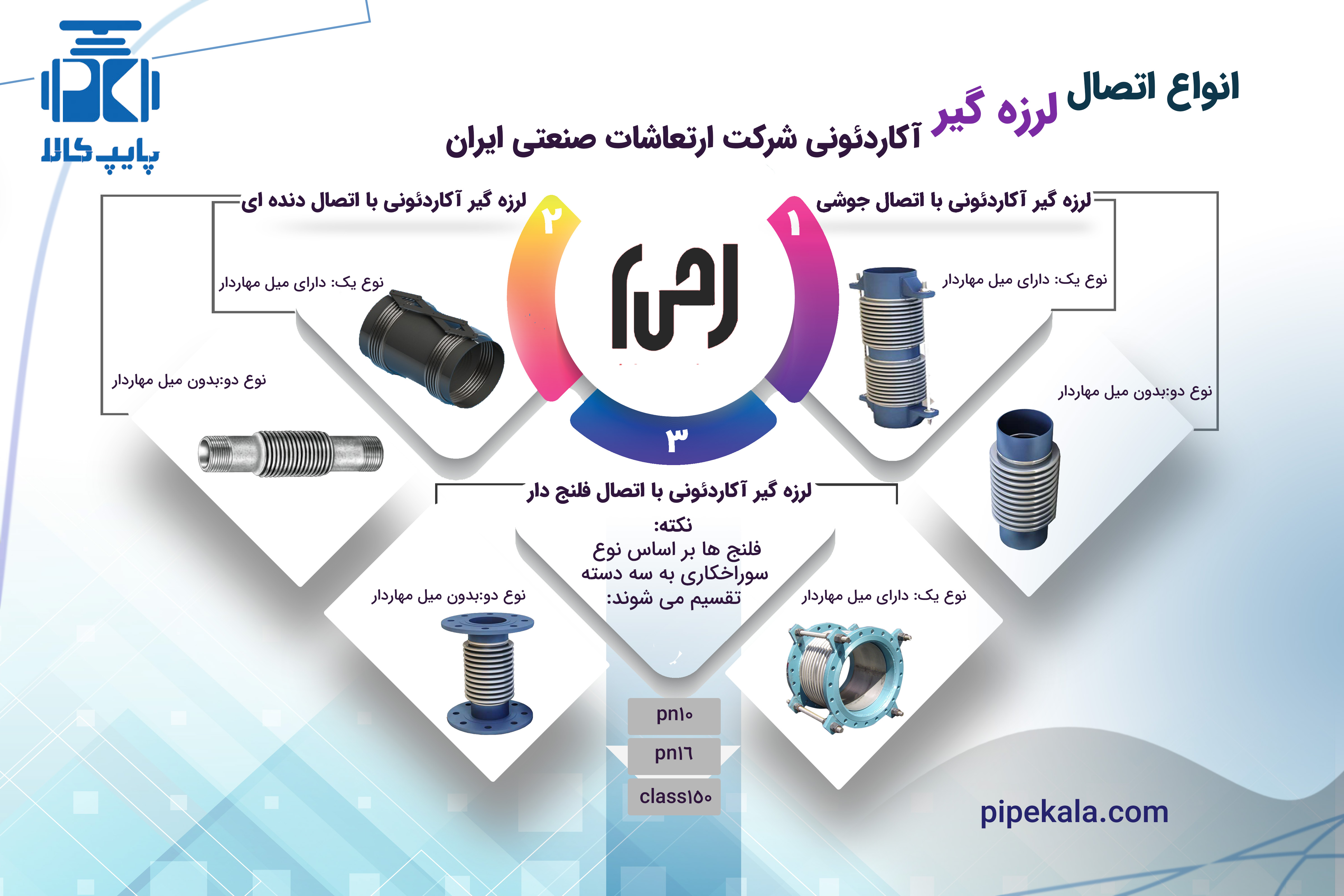

لرزه گیرهای آکاردئونی اتعاشات صنعتی براساس نوع اتصال به سه دسته زیر تقسیم بندی می شوند:
با توجه به نام جوشی آن مشخص می باشد که این مدل از لرزه گیرهای آکاردئونی با جوشکاری به لوله و یا سایر تجهیزات متصل می شوند.
مزیت اتصال به روش جوشکاری محکم بودن آن می باشد. در این روش با توجه به مهارت جوشکار و رعایت اصول مهندسی جوشکاری می توان مطمئن بود که هیچ گونه نشتی و خللی وجود نخواهد داشت. لرزه گیرهای آکاردئونی پس از مدتی نیاز به باز کردن برای تعمییر و سرویس دارند و این امر باتوجه به اینکه اتصال به صورت جوشی بوده امکان پذیر نیست مگر اینکه لرزه گیر جوشی را از محل اتصال بریده و پس از سرویس آن دوباره جوشکاری شده و در خط لوله کشی نصب شود.
لرزه گیرهای آکاردئونی دنده ای مناسب برای بخش هایی از موتورخانه می باشند که دارای اتصال رزوه ای هستند. لرزه گیرهای آکاردئونی دنده ای دارای سایزهای محدود می باشند زیرا در سایزهای بزرگتر استفاده از لوله و اتصالات دنده ای پیشنهاد نمی شود و دلیل این امر به خاطر سخت بودن نصب و احتمال عدم آب بندی می باشد. مزیت استفاده از لرزه گیر آکاردئونی با اتصال دنده ای تعمییر و نگهداری راحت آن می باشد. زیرا اتصال رزوه ای به راحتی قابل باز کردن می باشد اما برای عدم نشتی و آب بندی مناسب می بایست از اصول اجرا مانند استفاده از نوارتفلن، کنف، تفلن مایع و... پیروی کرد تا بهترین آب بندی را داشته باشیم.
یکی از پرکاربردترین لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی ایران نوع فلنج دار آن می باشد. فلنج، دیسکی از جنس فولاد می باشد که به وسیله پیچ و مهره به دیگر فلنج رو به روی خود متصل می شود و به راحتی می توان در مواقع ضروری آن را باز یا بسته کرد.
در دو طرف لرزه گیرهای آکاردئونی دو عدد فلنج تعبیه شده است که آماده اتصال به فلنج های دیگر می باشد. همان طور که ذکر شد مزیت استفاده از لرزه گیر آکاردئونی فلنج دار، باز و بسته شدن راحت آن می باشد. همچنین اتصالات فلنج دار یکی از مورد اطمینان ترین اتصالات از نظر تحمل فشار و دمای آب بندی می باشد.
