لرزه گیرهای صنعتی، یکی از تجهیزات پرکاربرد در صنعت هستند که می‌توانند از برخی خسارات جبران‌ناپذیر جلوگیری کنند. این ابزارها، انواع مختلف با کاربردهای متفاوت دارند. یکی از انواع لرزه گیر صنعتی، لرزه گیر لاستیکی است که می‌تواند ارتعاشات خطوط لوله را مهار کند. این قابلیت، باعث افزایش امنیت در تاسیسات ساختمانی، لوله‌های آب داغ، خطوط لوله مواد شیمیایی، لوله‌های نفت و گاز و دیگر خطوط لولهکشی میشود. در ادامه این مطلب، به معرفی انواع لرزه گیر صنعتی لاستیکی، مشخصات، کاربردها، استانداردها و دیگر موارد مرتبط با آن خواهیم پرداخت.
لرزه گیر لاستیکی چیست؟
در هر سیستم لولهکشی، وجود تجهیزاتی مانند پمپ، کمپرسور، فن، توربین و حرکت سیالات در لوله‌ها و کاهش و افزایش دما موجب تنش میشود. این تنش شامل ارتعاش، شوک، صدا، حرکات انبساطی، انقباضی، کششی و زاویه‌ای هستند. هر کدام از این تنش‌ها، می‌تواند منجر به استهلاک زودرس، شکستگی و آسیب در خطوط لوله شود. یکی از راه‌های مهم و ضروری برای پیشگیری از بروز این آسیب‌ها، استفاده از لرزه گیر لاستیکی است. از لحاظ مواد سازنده، این لرزه گیرها از دو بخش لاستیکی و فولادی تشکیل شده‌اند. بخش لاستیکی از جنس الاستومرهای طبیعی و مصنوعی است و وظیفه مهار ارتعاشات را دارد. از بخش فولادی نیز برای اتصال این ابزارها به سایر تجهیزات استفاده میشود. در ادامه به بررسی مشخصات فنی این لرزه‌گیرها می‌پردازیم.
مشخصات فنی لرزه گیر لاستیکی
مشخصاتی که برای این لرزه‌گیرها وجود دارد، شامل نوع، دما و فشار قابل تحمل، سایز و سوراخ‌کاری فلنج روی آنها میشود. لرزه گیرهای لاستیکی ارتعاشات صنعتی ایران، به طور معمول از سایز 1.25 تا 12 اینچ تولید و به بازار عرضه می‌شوند. این برند لرزه گیرهای لاستیکی مهاردار خود را در کدهای رنگی مختلف تولید میکند. هر کد رنگی بر روی این محصولات، نشان‌دهنده دما و فشاری است که می‌تواند تحمل کند. این کدهای رنگی شامل موارد زیر است:
- نشانه قرمز: دمای 90 درجه سانتی‌گراد و فشار 10 بار (اتمسفر) جهت نصب در سیستمهای حرارتی
- کد رنگی زرد: دمای 60 درجه سانتی‌گراد و فشار 10 بار (اتمسفر) برای سیستمهای تهویه مطبوع
- کد رنگی آبی: دمای 60 درجه سانتی‌گراد و فشار 16 بار (اتمسفر) برای نصب در سیستمهای فشار قوی
- نشانه آبی-قرمز: دمای 90 درجه سانتی‌گراد و فشار 16 بار (اتمسفر) جهت استفاده در سیستم‌هایی که هم فشار کاری و هم دمای کاری بالایی دارند.
برای سیستم‌هایی با سیالات اسیدی و بازی از لرزه گیر با کد سبز، برای لوله‌کشی‌های آب آشامیدنی کد سفید، برای لوله‌های حاوی نفت کد قهوه‌ای و برای سیستمهای هوای فشرده از لرزه گیر خاکستری استفاده میشود.
ویژگی های لرزه گیر لاستیکی
بخش داخلی لرزه گیرهای لاستیکی عمدتا از جنس EPDM، SBR، NBR و NR است. پخت این بخش‌های لاستیکی نیز با کمک گرمکن‌های برقی انجام میشود. چنانچه لرزه گیر لاستیکی فلنج دار باشد، از Bidwire برای آب‌بندی قسمت بین بخش لاستیکی و فلنج استفاده میشود. ضمن آن که در نوع مهاردار، مقاومت لرزه گیر افزایش پیدا میکند و کشیده نمی‌شود.
در ادامه به بررسی مزایای لرزه گیرهای لاستیکی می‌پردازیم.
مزایای لرزه گیر لاستیکی
مزایای این لرزه گیرهای غیر فلزی شامل موارد زیر است:
- بر خلاف لرزه گیر آکاردئونی، می‌توان در محیط‌های مرطوب نیز از آنها استفاده کرد.
- استفاده از این تجهیزات لاستیکی در صنعت برق نیز امکان‌پذیر است.
- این تجهیزات از آسیب ارتعاشات ناشی از سایر تجهیزات پیشگیری می‌کنند.
- برخی از انواع آن در برابر مواد شیمیایی مقاوم هستند.
- به سادگی دچار پوسیدگی نمی‌شوند.
- اتلاف حرارتی در سیستم را کاهش می‌دهد.
- در نوع فلنج دار، نصب و تعویض آنها به راحتی و توسط پیچ و مهره انجام میشود.
- صدای ناشی از تاسیسات لولهکشی را کاهش می‌دهد.
- به واشر و درزبند نیازی ندارد.
- وزن کمی دارد و به آسانی نصب میشود.
کاربرد لرزه گیرهای لاستیکی
کاربرد این لرزه گیرها بیشتر در بخش Suction و Discharge پمپ‌ها است. برخی از صنایع مختلفی که از این تجهیزات لاستیکی استفاده می‌کنند، شامل موارد زیر است:
- تاسیسات ساختمانی
- صنایع شیمیایی
- صنایع دریایی
- صنعت فولاد
- صنایع نفت، گاز، پتروشیمی
- صنایع غذایی
- سیستمهای حرارتی
- سیستم هوای فشرده
انواع لرزهگیر لاستیکی و ویژگی‌های آنها
لرزه‌گیرهای لاستیکی به عنوان یکی از تجهیزات مهم در کاهش لرزش و ارتعاشات سیستمهای صنعتی و ساختمانی به شمار می‌آیند. این تجهیزات در انواع مختلفی تولید می‌شوند که هر کدام دارای کاربردها و مزایای خاص خود هستند. در ادامه به معرفی انواع لرزه‌گیرهای لاستیکی و ویژگی‌های هر یک پرداخته میشود:
1. لرزهگیر لاستیکی مهاردار

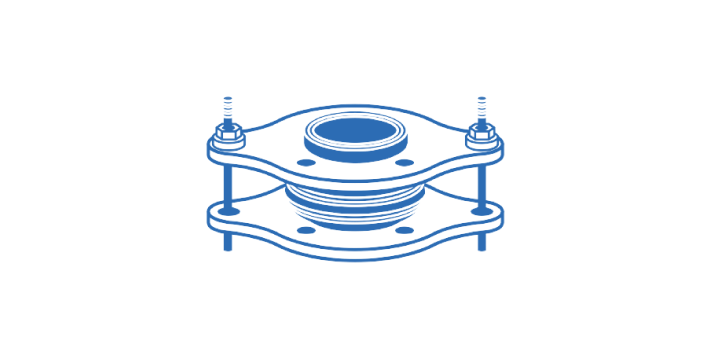

لرزه‌گیرهای مهاردار از جمله محبوب‌ترین انواع لرزه‌گیرهای لاستیکی هستند. این نوع از لرزه‌گیرها مجهز به یک مهار استوانه‌ای فلزی هستند که دو سر لرزهگیر را به هم متصل میکند. وجود مهار فلزی موجب افزایش مقاومت لرزهگیر در برابر نیروی فشار و کشش میشود. این ویژگی باعث میشود که لرزهگیر مهاردار از انتقال نیروی Thrust به سیستم جلوگیری کرده و از کشیده شدن و تغییر شکل آن جلوگیری کند. این نوع لرزهگیر معمولاً در مکان‌هایی که نیاز به پایداری بالا و کاهش ارتعاشات شدید دارند، استفاده میشود.
2. لرزهگیر لاستیکی غیر مهاردار
لرزه‌گیرهای غیر مهاردار فاقد مهار فلزی هستند و به همین دلیل از مقاومت کمتری نسبت به نوع مهاردار برخوردارند. این نوع لرزه‌گیرها بیشتر در محیط‌هایی که لرزشهای کمتری وجود دارد یا نیاز به کنترل ارتعاشات شدید نیست، مورد استفاده قرار می‌گیرند. قیمت این لرزه‌گیرها نیز به دلیل ساختار ساده‌تر و نبود مهار فلزی کمتر از نوع مهاردار است، که می‌تواند برای پروژه‌هایی با بودجه محدود، گزینه مناسبی باشد.
3. لرزهگیر لاستیکی فلنجدار

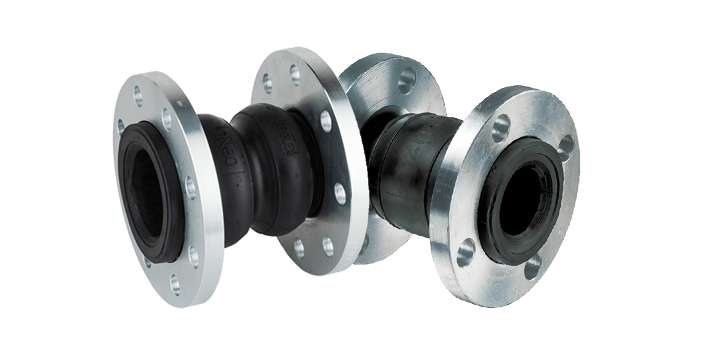

این نوع از لرزهگیر دارای یک لاستیک توپی لبه‌دار و دو فلنج در ابتدا و انتها می‌باشد. فلنج‌ها به وسیله پیچ و مهره به تجهیزات دیگر متصل می‌شوند و نصب آنها را در سیستمهای مختلف آسان می‌سازد. این ویژگی‌ها، لرزهگیر فلنجدار را به گزینه‌ای مناسب برای استفاده در صنایع مختلف از جمله صنایع نفت و گاز، آب و فاضلاب، و تأسیسات ساختمانی تبدیل کرده است. وجود فلنج‌ها باعث میشود که اتصال لرزهگیر به تجهیزات دیگر مطمئن‌تر و با ثبات بیشتری باشد.
4. لرزهگیر لاستیکی دو سر پیچ
لرزه‌گیرهای دو سر پیچ لاستیکی به گونه‌ای طراحی شده‌اند که از دو سر به تجهیزات متصل می‌شوند. این نوع لرزهگیر معمولاً در کاربردهای خاصی مانند پایین کابین آسانسور و زیر شاسی پمپ‌ها مورد استفاده قرار می‌گیرد. طراحی دو سر پیچ موجب میشود که لرزهگیر بتواند ارتعاشات را به طور مؤثرتری کنترل کند و از انتقال لرزش به دیگر بخش‌های سیستم جلوگیری نماید.
5. لرزهگیر لاستیکی کروی
لرزه‌گیرهای کروی یا توپی شکل، دارای طراحی خاصی هستند که امکان جذب ارتعاشات از زوایای مختلف را فراهم می‌کنند. این نوع لرزه‌گیرها معمولاً در سیستم‌هایی که ارتعاشات چند جهته وجود دارد، استفاده می‌شوند. ساختار کروی این لرزه‌گیرها موجب میشود که بتوانند فشار و کشش را به طور یکنواخت توزیع کرده و از تخریب تجهیزات جلوگیری کنند.
6. لرزهگیر لاستیکی چند لایه
در این نوع لرزه‌گیرها، از چندین لایه لاستیکی با سختی‌های مختلف استفاده میشود تا بتواند لرزشهای با فرکانس‌های مختلف را جذب کند. لرزه‌گیرهای چند لایه معمولاً در سیستم‌هایی که دارای تنوعی از لرزش‌ها و ارتعاشات هستند، مورد استفاده قرار می‌گیرند. این طراحی موجب میشود که لرزهگیر بتواند طول عمر بیشتری داشته و عملکرد بهتری در کاهش لرزش‌ها از خود نشان دهد.
7. لرزهگیر لاستیکی ترکیبی با فلز
این نوع لرزه‌گیرها ترکیبی از لاستیک و فلز هستند که به افزایش مقاومت در برابر فشار و حرارت کمک می‌کنند. استفاده از فلز در کنار لاستیک موجب میشود که لرزهگیر بتواند در محیط‌های صنعتی با شرایط سخت‌تر همچون دماهای بالا و فشار زیاد، عملکرد مناسبی داشته باشد.
8. لرزهگیر لاستیکی برای خطوط لوله
در کاربردهای مرتبط با خطوط لوله، لرزه‌گیرهای لاستیکی به طور خاص طراحی می‌شوند تا بتوانند ارتعاشات ناشی از جریان سیال را کاهش دهند و از آسیب به اتصالات جلوگیری کنند. این نوع لرزه‌گیرها می‌توانند مانع از انتقال ارتعاشات به ساختمان‌های مجاور شوند و کارایی سیستم لولهکشی را افزایش دهند.
9. لرزهگیر لاستیکی با پوشش حفاظتی
برخی از لرزه‌گیرهای لاستیکی دارای پوشش حفاظتی اضافی هستند که از آنها در برابر عوامل محیطی مانند روغن، مواد شیمیایی، یا نور مستقیم خورشید محافظت میکند. این نوع لرزه‌گیرها برای استفاده در شرایط سخت محیطی و پروژه‌های صنعتی با نیازهای خاص مناسب هستند.
10. لرزهگیر لاستیکی قابل تنظیم
لرزه‌گیرهای قابل تنظیم امکان تغییر سفتی و سختی لرزهگیر را به کاربر می‌دهند تا بتواند عملکرد لرزهگیر را بر اساس نیازهای خاص خود تنظیم کند. این ویژگی در سیستم‌هایی که تغییرات بار و ارتعاشات متغیر وجود دارد، مفید است.
لرزه‌گیرهای لاستیکی با تنوع بالا و ویژگی‌های متفاوت، گزینه‌های متعددی برای کاهش ارتعاشات لوله فلزی و حفاظت از تجهیزات صنعتی و ساختمانی فراهم می‌کنند. انتخاب نوع مناسب لرزهگیر بستگی به کاربرد خاص و شرایط محیطی دارد که می‌تواند عمر مفید تجهیزات و کارایی سیستم‌ها را افزایش دهد.
محصولات مکمل لرزه گیر لاستیکی
لرزه گیرهای لاستیکی به عنوان یکی از اجزای حیاتی در سیستمهای لولهکشی، نقش مهمی در جذب ارتعاشات و تنش‌های ناشی از جریان سیالات و تجهیزات صنعتی ایفا می‌کنند. استفاده از این محصولات، ضمن افزایش عمر مفید لوله‌ها و اتصالات، از بروز آسیب‌های جدی به تجهیزات و خطوط لوله جلوگیری میکند.
در کنار لرزه گیرهای لاستیکی، استفاده از برخی محصولات مکمل می‌تواند به ارتقای کارایی و افزایش طول عمر این تجهیزات کمک کند. در این مقاله، به معرفی برخی از این محصولات مکمل و کاربرد آنها می‌پردازیم:
- بست فلزی:
بست‌های فلزی برای ثابت نگه داشتن لرزه گیر لاستیکی در جای خود و جلوگیری از حرکت و جابجایی آن در اثر ارتعاشات و فشار سیالات، مورد استفاده قرار می‌گیرند. جنس این بست‌ها معمولاً از فولاد یا آلیاژهای مقاوم در برابر خوردگی و زنگ زدگی است.
- واشر:
واشرها به عنوان عایق بین لرزه گیر لاستیکی و سطوح فلزی لوله و اتصالات، عمل می‌کنند. استفاده از واشر، از آسیب دیدن لرزه گیر در اثر تماس مستقیم با فلز و همچنین از نشتی سیالات جلوگیری میکند.
- روکش:
روکش‌های فلزی یا پلاستیکی برای محافظت از لرزه گیر لاستیکی در برابر عوامل محیطی مانند اشعه UV، رطوبت، مواد شیمیایی و سایش، مورد استفاده قرار می‌گیرند. استفاده از روکش، طول عمر لرزه گیر را به طور قابل توجهی افزایش می‌دهد.
- گاید:
گایدها برای هدایت و کنترل حرکت لرزه گیر در هنگام ارتعاشات، مورد استفاده قرار می‌گیرند. استفاده از گاید، از لرزش بیش از حد لرزه گیر و آسیب دیدن آن جلوگیری میکند.
- لرزه گیرهای فلزی:
در برخی موارد، لرزه گیرهای لاستیکی به تنهایی برای جذب ارتعاشات کافی نیستند و نیاز به استفاده از لرزه گیرهای فلزی در کنار آنها وجود دارد. لرزه گیرهای فلزی از جنس‌های مختلفی مانند فولاد، چدن و آلومینیوم ساخته می‌شوند و در برابر ارتعاشات با فرکانس بالا و تنش‌های شدید، مقاومت بالایی دارند.
نکات مهم در انتخاب محصولات مکمل لرزه گیر
- جنس و نوع محصول باید با توجه به شرایط محیطی، نوع سیال و میزان ارتعاشات انتخاب شود.
- ابعاد و اندازه محصول باید متناسب با سایز لرزه گیر لاستیکی باشد.
- محصولات مکمل باید از کیفیت و مرغوبیت بالایی برخوردار باشند تا بتوانند به طور موثر عمل کنند.
استفاده از محصولات مکمل لرزه گیر لاستیکی، به عنوان یک راهکار اقتصادی و مقرون به صرفه، می‌تواند به ارتقای کارایی و افزایش طول عمر سیستمهای لولهکشی و تجهیزات صنعتی کمک کند.
خرید لرزه گیر صنعتی لاستیکی
برای خرید انواع لرزه گیر لاستیکی، ابتدا میزان ارتعاشات احتمالی، فشار وارده و حداکثر حرارت سیستم را بررسی کنید. سپس مشخصات دقیق لرزه گیر و تجهیزات مکمل مورد نیاز خود را به دست بیاورید. پس از آن می‌توانید لیست خرید خود را آماده کنید. این لیست خرید را بر روی سایت پایپ کالا و در بخش مربوط بارگزاری کنید. کارشناسان فروش این فروشگاه، در کوتاه‌ترین زمان ممکن با شما تماس خواهند گرفت.
لیست قیمت لرزه گیر لاستیکی
قیمت انواع لرزه گیر غیر فلزی، به نوع، سایز، جنس، هزینه تولید و نوسانات قیمت در بازار بستگی دارد. بنابراین این قیمت ممکن است نوسان داشته باشد. بنابراین پس از بارگزاری فهرست خرید خود در سایت پایپ کالا، لیست قیمت به روز لرزه گیرهای لاستیکی مهاردار مورد نیاز، برای شما ارسال خواهد شد. سپس با کمک کارشناسان این مجموعه، مراحل خرید خود را کامل کنید.
برندهای سازنده لرزه گیر صنعتی لاستیکی
برند لرزه گیرهای لاستیکی که در فروشگاه پایپ کالا موجود است، ارتعاشات صنعتی ایران است. انواع زرد، آبی، قرمز و آبی-قرمز این تجهیزات لاستیکی، در این فروشگاه لوله و اتصالات موجود است. لرزه گیرهای لاستیکی این برند، با ماهیچه‌های لاستیک و فلزی تولید می‌شوند و از کیفیت قابل قبولی برخوردار هستند. شما می‌توانید با شماره 02155696808 تماس بگیرید تا از مشاوره تخصصی تیم فنی فروشگاه پایپ کالا استفاده کنید.
نکات مهم هنگام خرید لرزه گیر لاستیکی
در هنگام خرید انواع لرزه گیر صنعتی لاستیکی لازم است تا نکات مهم زیر را در نظر بگیرید:
- با توجه به فشار، دما و ترکیبات شیمیایی سیالات در سیستم مورد نظر، محصولات مورد نظر خود را انتخاب کنید.
- کیفیت محصولات انتخابی خود را در نظر گرفته و سپس خرید کنید.
- برای خرید لرزه گیرهای لاستیکی با کیفیت مناسب، از فروشگاه‌های با سابقه طولانی کمک بگیرید.
- با توجه به ویژگی‌هایی که در قسمت‌های پیشین بیان شد، از مشخصات تجهیزات مورد نظر خود به صورت دقیق مطمئن شوید.
- قبل از اینکه خرید خود را نهایی کنید، با کارشناسان پایپ کالا مشورت کنید.
در این مطلب، به معرفی لرزه گیرهای لاستیکی، انواع، مزایا، مشخصات و کاربردهای آن در صنعت پرداختیم. استفاده از این تجهیزات باعث کاهش ارتعاشات و جذب حرکات انبساطی و انقباضی ناشی از حرکت و تغییر فشار و دمای سیالات، میشود. بنابراین از آسیب‌های وارده و خسارات جبران ناپذیر در خطوط لوله پیشگیری خواهد شد. این تجهیزات در صنایع مختلفی مانند تاسیسات، مواد شیمیایی، دریایی و نفت و گاز کاربرد دارند. بیشترین کاربردی که انواع لاستیکی لرزه‌گیرهای صنعتی دارند، در مراحل مکش و تخلیه ناگهانی پمپ‌ها است. پایپ کالا، با فروش انواع ابزار و تجهیزات پایپینگ، در تلاش است تا لرزه گیرهای لاستیکی را با بالاترین کیفیت و قیمت در اختیار مشتریان قرار دهد. جهت استعلام قیمت این محصولات، با کارشناسان فروش ما در ارتباط باشید.
